Общие сведения о КРУ

Электроаппаратные заводы России изготавливают комплектные распределительные устройства (КРУ) для напряжений 6,10 и 35 кВ с одной системой сборных шин для внутренней и наружной установок. Они получили широкое распространение в электроустановках различного назначения.

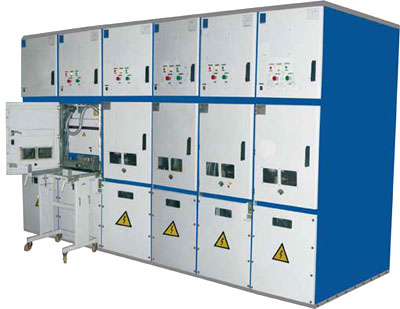

Комплектные распределительные устройства (КРУ)

Применение КРУ дает значительное упрощение строительной части электроустановок. Практика эксплуатации КРУ показала более надежную их работу по сравнению с обычными сборными распределительными устройствами.

Комплектные распределительные устройства на напряжение 6 и 10 кВ имеют два принципиально различных конструктивных исполнения в зависимости от способа установки аппаратов:
• выкатные (типа КРУ, КРУН), в которых аппарат напряжением выше 1 кВ с приводом располагается на выкатной тележке;
• стационарные (типа КСО, КРУН), в которых аппарат, привод и все приборы устанавливаются стационарно.
Конструкция стационарных комплектных распределительных устройств обеспечивает достаточную и безопасную обозреваемость и доступность оборудования без снятия напряжения со сборных шин. Стационарные камеры КСО более просты и дешевы по сравнению с выкатными камерами КРУ. Стационарные камеры КСО устанавливают, как правило, с односторонним обслуживанием.

Типоисполнения ячеек: вводная, отходящей линии, секционная, с выключателем нагрузки, измерительная, с шинным заземлителем и др.

Стационарные комплектные распределительные устройства выполняются из ячеек различного типоисполнения.

Ниже рассмотрены КРУ наиболее известных производителей.
