Комплектные трансформаторные подстанции для наружной установки в железобетонной оболочке

Подстанции тала КТПН-630 (2КТПН-630) предназначены для приема, преобразования и распределения электроэнергии трехфазного переменного тока напряжением до 10 кВ частотой 50 Гц в городских и сельских сетях, а также электрических сетях промышленных предприятий. Распределение электроэнергии осуществляется на напряжении 0,4 кВ с помощью отходящих от КТПН кабельных линий (КЛ).

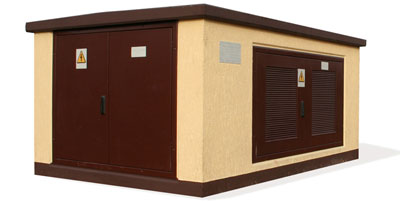

КТП в железобетонной оболочке

КТПН (2КТПН) предназначены для работы в следующих условиях:
• температура окружающей среды от — 40 до + 45 °С;
• высота над уровнем моря не более 1000 м;
• окружающая среда — взрывоопасная и пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений (атмосфера типа I и II);
• сейсмичность района сооружения — до 7 баллов по шкале Рихтера.

Основными мерами, обеспечивающими безопасность обслуживания КТПН, являются:
• применение КРУ в качестве ВН электрооборудования, токоведущие части которого недоступны для персонала;
• проверка наличия напряжения и фазировка производятся на безопасном для персонала напряжении;
• конструкция коммутационных аппаратов полностью исключает их включение в положение «Выключено» из положения «Включено» минуя промежуточное положение «Отключено «и наоборот;
• применение РУНН сборок низкого напряжения и шкафов АВР 0,4 кВ, выполненных со степенью зашиты 1Р20 с фронтальной и боковых сторон;
• выполнение надежной и видимой системы заземления металлических конструкций, на которых установлено электрооборудование;
• выполнение четких надписей о принадлежности оборудования внутри и снаружи помещения.
КТПН полной заводской готовности выполнена в железобетонном здании и представляет собой однотрансформаторную подстанцию, разделенную на три отсека:
• трансформаторный отсек с размещенными в нем силовым трансформатором;
• отсек РУВН с высоковольтным электрооборудованием;
• отсек РУНН с низковольтным электрооборудованием. Общая характеристика КТПН (2КТПН):
• полная заводская готовность и сдача изделия «под ключ»;
• минимальные сроки и высокое качество изготовления;
• возможность доставки подстанции на объект как автомобильным, так и железнодорожным транспортом;
• удобство и простота технологии монтажа КТПН (2КТПН) на объекте;
• отсутствие необходимости обслуживания элегазового КРУ среднего напряжения в течение всего расчетного срока службы (не менее 30 лет);
• малые габариты здания подстанции;
• надежная защита электрооборудования от воздействия окружающей среды;
• наличие в каждой КТПН щкафов собственных нужд, в которых имеются зажимы для подключения переносного освещения напряжением 12 В.
• соответствие конструкции КТПН современным эстетическим и другим градостроительным требованиям.

КТПН укомплектованы средствами безопасности, барьером в отсеке трансформатора и переносной деревянной подставкой, которая используется при замене ламп освещения и осмотре оборудования.

Категории помещений КТПН по взрывопожарной и пожарной опасности соответствуют «Перечню помещений и зданий энергетических объектов РАО «ЕЭС России», разработанным на основании НПБ 105 — 95 и согласованными с Главэнергонадзором России. Помещения КТПН относятся к следующим категориям:
• камера трансформатора — В1 (ПI);
• камеры распредустройств ВН, НН — ВЦП Па).

Подстанции типа КТПН-1600 (2КТПН-1600) предназначены для
приема, преобразования и распределения электроэнергии трехфазного переменного тока напряжением до 10 кВ частотой 50 Гц в системах электроснабжения городских и промышленных объектов, а также зон индивидуальной застройки и котгеджньж поселков. Распределение электроэнергии осуществляется на напряжении 0,4 кВ с помощью ОТХОДЯ1ЩК от КТПН кабельных линий.

Условия работы те же, что и для КТПН-630. Общая характеристика та же, что и для КТПН-630.

Меры безопасности при обслуживании КТПН-1600 такие же, как и для КТПН-630.
