Прокладка кабеля в коробах

Производства, насыщенные большим количеством сравнительно мелких токоприемников, требуют прокладки разветвленных распределительных сетей. Такие сети целесообразно выполнять проводами или кабелями, проложенными в коробах.

Ассортимент секций коробов и сопутствующих изделий достаточен для выполнения самых сложных трасс кабельных прокладок.

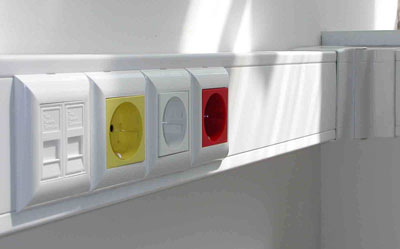

Прокладка кабеля в коробах

Имеются прямые секции длиной 2 и 3 м в одноканальном и двухканальном исполнении, угловые, тройниковые и крестовые секции для всех сечений коробов, а также переходные секции с одного сечения короба на другое и изделия для стыковки и крепления коробов. Кабели, проложенные в коробах, надежно защищены от механических повреждений. Прокладка кабелей в коробах рекомендуется также в тех случаях, когда требуется хороший внешний вид прокладки. В коробах предпочтительна прокладка электропроводок: проводов и кабелей сечением до 16 мм2. Прокладка проводников больших сечений нецелесообразна из-за необходимости снижения допустимых нагрузок на провода и кабели или соблюдения всех правил, относящихся к прокладке силовых проводников (расстояния между ними и т. д.), что в ряде случаев может привести к нецелесообразности применения коробов.

Учитывая условия охлаждения, а также удобства монтажа и возможную замену отдельных проводников, форму коробов приняли прямоугольной с шириной, большей чем высота. Для удобства монтажа и исключения многослойных прокладок (более двух-трех слоев) высота коробов принята не более 150 мм. Ширина коробов принята с учетом обеспечения их свободного крепления на полках кабельных конструкций, которые расставляют с шагом 2 м. В одноканальном коробе или одном канале двухканального короба могут быть совместно проложены все цепи одного агрегата, силовые цепи и цепи управления нескольких машин, щитов, пультов и т. п., связанных общим технологическим процессом, а также цени нескольких групп одного вида освещения (рабочего или аварийного). Не прокладывают в одном канале короба взаиморезервируемые цепи, а также цепи рабочего и аварийного освещения. В коробах провода и кабели прокладывают в один-два ряда с расстояниями между проводниками 5 мм.

Кабели управления прокладывают вплотную, возможна прокладка сбандажированными пучками в один ряд с расстояниями между ними 20 мм. При выборе сечения короба следует учитывать, что суммарная площадь сечения всех проводов или кабелей, уложенных в короб, не должна превышать 40% сечения короба. При этом площадь сечения короба, занятая проводниками, составит около 65%.

На горизонтальных участках кабели, проложенные в коробах, не закрепляют, а на вертикальных участках крепление кабелей является обязательным. Внутри коробов возможно выполнение ответвлений с помощью сжимов с изолирующими оболочками (например, типа У730М—У734М), обеспечивающими непрерывность изоляции.

Высота расположения коробов, поскольку они полностью закрыты, не нормируется. Конструкция коробов в местах их стыковки обеспечивает непрерывную электрическую цепь заземления.

Зарубежные фирмы очень широко применяют прокладку проводов и кабелей в коробах. Для некоторых автомобильных заводов ряд иностранных фирм предложили около 40 различных типоразмеров коробов.

Прокладка проводов и кабелей в коробах имеет преимущества перед прокладкой па конструкциях и лотках в части сокращения места, занимаемого прокладкой, а также по условиям упрощения монтажных работ, повышения надежности прокладок и обепсечения высокого уровня технической эстетики.
