Выбор кабельной трассы 2ч.

Пересечение кабельных линий между собой и с различными препятствиями выполняют с соблюдением определенных расстояний в соответствии с требованиями ПУЭ и СНиП. Кабельные линии при пересечении ими других кабелей, кабелей связи, различных трубопроводов и теплопроводов размещают в траншее ниже или выше пересекаемых препятствий с разделением слоем земли или бетонными плитами на расстоянии от них не менее 0,5 м. Уменьшение этого расстояния допускается только при условии заключения кабелей на участках пересечения в трубы или блоки плюс по 1 м для кабелей и по 2 м для трубопроводов в каждую сторону.

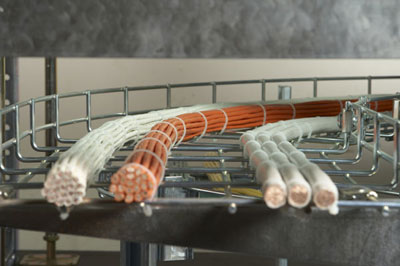

Прокладка кабельных трасс

Прокладка кабельных трассв

При пересечении автомобильных, трамвайных и железных дорог кабельные линии по всей ширине зоны отчуждения заключают в трубы или блоки и размещают их на глубине не менее 1 м от полотна дороги и не менее 0,5 м от дна водоотводных канав, при отсутствии зоны отчуждения — на участке пересечения плюс по 2 м по обе стороны дороги.

На кабельной трассе грунт не должен содержать химических веществ, разрушающих стальную броню и оболочку кабеля. Участки трассы, где грунт пропитан кислотами или состоит из гниющих органических веществ, ям для гашения извести, шлака, золы, сточных промышленных вод и фекальной жидкости, необходимо обойти. Если участки указанной трассы имеют небольшую протяженность, то в зависимости от агрессивности грунта предусматривают дополнительную защиту кабеля путем прокладки его в трубах, покрытых снаружи и изнутри битумным составом и надежно уплотненных на стыках.

Для защиты кабелей при пересечениях и сближениях с другими подземными коммуникациями, сооружениями и дорогами применяют бетонные одно- и двух-пустотные блоки и асбоцементные, керамические или канализационные трубы. Стальные трубы применяют только в исключительных случаях для устройства проколов, вводов в здания и т. п.

Для защиты от механические повреждений кабели 6—’10 кв по трассе покрывают железобетонными плитами или красным кирпичом. Кабели до 1 ООО в защищают покрытиями только в местах частых раскопок.

При устройстве кабельных линий в блоках или трубах применяют асбоцементные, керамические и чугунные трубы диаметром не менее 100 мм. Также применяют бетонные панели с круглыми пустотами, при этом кромки (края) отверстий округляют с помощью абразива или другим способом, а стыки между панелями и трубами перекрывают (во избежание попадания цементного раствора в пустоты).

Глубина заложения кабельных блоков и труб принимается 0,7 м, а при пересечении улиц и площадей — не менее 1 м, считая до верхнего кабеля. Блоки и трубы укладывают с установленным правилами уклоном в сторону колодцев. Правильность укладки блоков и труб проверяется двукратным протягиванием проверочного стального цилиндра диаметром, равным 0,9 диаметра трубы или канала блока. Торцы труб и каналы блоков закрывают деревянными пробками, чтобы избежать попадания внутрь каналов песка или мусора.

В местах изменения направления или разветвления трассы, а также при переходе кабелей из блоков и tdv6 в землю сооружают кабельные колодцы различного исполнения. Их выполняют глубиной не менее 1,8 м из красного кирпича или бетона с металлическими лестницами или скобами (для входа и выхода). На колодцах устраивают люки диаметром не менее 710 мм с двойными крышками, из которых нижняя снабжается приспособлением для запирания на замок, а верхняя — уплотнением для предохранения от попадания в колодец воды. Обход препятствий или изменение направления кабельной трассы могут также быть выполнены блоками из труб или сделаны из бетона. Блочную и трубную канализации защищают от приточных вод засыпкой гидрофобным грунтом.

Расстояние между колодцами или приямками на прямых участках определяется конкретными строительными длинами кабелей, допустимым для них тяжением, а также местными условиями и с таким расчетом, чтобы соединительные кабельные муфты оказались в колодцах.
